DDFGX煤炭干选机设备主要适用于动力煤排矸、降低商品煤灰分、提高发热量,避免了湿法选煤增加产品水分的缺点;并可应用于无机硫为主要含硫成分的高硫煤,脱除+2mm的粒状、块状黄铁矿及其结核、连生体等,以降低商品煤硫分,从而保证商品煤质量稳定。适用于褐煤、易泥化煤、劣质煤、易选煤的分选;可用于高硫煤脱除粒状、块状黄铁矿硫;对于发电厂、煤炭集运站可预先除去煤中杂质,保证商品煤质量;对于干旱地区和严寒地区采用干法选煤具有特殊意义。

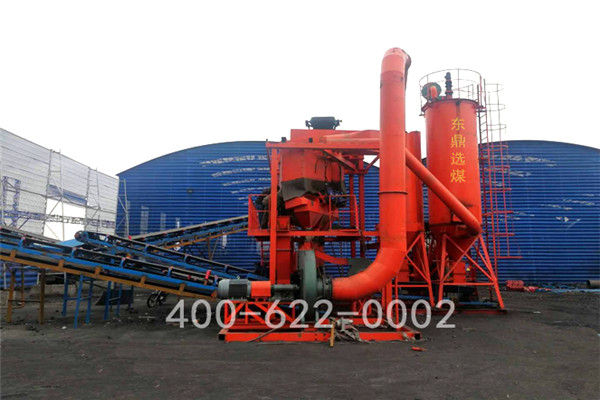

东鼎煤炭干选机结构组成
煤炭干选机设备包括给料、分选、供风、除尘、电气控制以及产品输送几个部分。干法分选机由分选床、振动器、风室、机架和吊挂装置等组成。分选床由床面、背板、格条、排料挡板组成。床面下有可控制风量的风室,由离心通风机供风,气流通过床面上的风孔作用于分选物料。由吊挂装置将分选床、振动器悬挂在机架上,可任意调节分选床的纵向和横向角度。
东鼎煤炭干选机工作原理
入选物料由给料机送到分选床的给料口,在床面上形成具有一定厚度的床层。下层的物料直接与振动的床面接触,床面振动产生的惯性力使下层物料由排料挡板向背板运动,由于背板的阻挡,引导物料向上运动。而上层物料受背板的推力和重力作用,沿表层向排料边下滑,在整个物料层上下形成正反方向速度梯度。上层密度小的煤 先通过排料挡板排出,其余物料继续做下一周期循环运动。 由于振动力和连续进入分选床的物料压力,使不断翻转的物料形成近似螺旋运动,并向矸石端移动。因床面宽度逐渐减缩,上层密度相对较低的煤不断排出,直到之后排出密度大的矸石和黄铁矿。
煤炭干选机设备性能优势
1)复合式干选减少了选煤楼及其煤场中块人工手选环节,减轻了工人的劳动强度;
2)有利于提高了劳动生产率,每个班可减少拣矸工人20人以上;
3)减少矸石排放,有利于保护环境,合理利用煤炭资源。据统计每天可减少矸石排放150t以上,年可减少煤矸石排放5万t。选后煤矸石经测定发热量12.5kJ/kg,因此经破碎与原煤进行配煤专供公司劣质煤电厂,年可创造经济效益年可创收500万元(每吨按100元计算)。
煤炭干选机技术参数
型号 |
功率(kw) |
入选粒度(mm) |
分选面积(m2) |
处理能力(t/h) |
外在水分(%) |
外型尺寸(长×宽×高) |
DDFGX-3 |
92.25 |
0--80 |
3 |
30 |
<9 |
9.8×8.6×8.8 |
DDFGX-6 |
146.2 |
0--80 |
6 |
60 |
<9 |
12×11.2×10.2 |
DDFGX-9 |
277.5 |
0--80 |
9 |
90 |
<9 |
13.6×12.6×10.4 |
DDFGX-12 |
330.05 |
0--80 |
12 |
120 |
<9 |
16×13.7×10.7 |
DDFGX-18 |
558.5 |
0--80 |
18 |
180 |
<9 |
19.8×15.4×10.9 |
DDFGX-24 |
657.5 |
0--80 |
24 |
240 |
<9 |
20.1×15.6×12.6 |
DDFGX-36 |
1105.5 |
0--80 |
36 |
360 |
<9 |
25.4×21×12.8 |
DDFGX-48 |
1325.5 |
0--80 |
48 |
480 |
<9 |
26.6×27.2×20.7 |
